一、简述

　　该设备适用于燃煤电站干灰输送系统，作干灰加水搅拌用。该机可以顺利地将干灰制成含水率25%左右的湿灰，装车外运，也可以将干灰制成高浓度灰浆，装船外运或皮带输送等。

二、结构特点

　　1. 硬齿面减速机和力矩限止器，使设备运行得到安全保障。

　　2. 合理的喷雾装置，使灰水混合达到最佳效果。

　　3. 高耐磨材料铸成的搅拌叶片，是搅拌机使用寿命长、正常运行的可靠保证。

　　4. 设计合理的轴座及密封装置结构，不仅检修方便，而且使水的漏、冒现象彻底消除。

　　5. 增加预加水段，使搅拌效果更好。

　　6. 宽敞的翻转检修门使检修工作舒适轻松。

　　7. 灵活可靠的电气控制系统，使操作安全、简便。

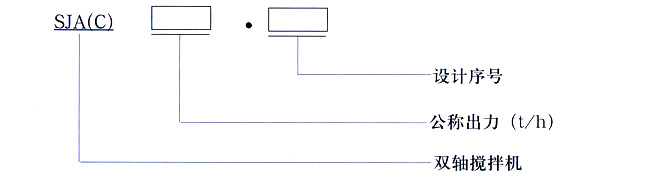

三、型号意义

双轴搅拌机

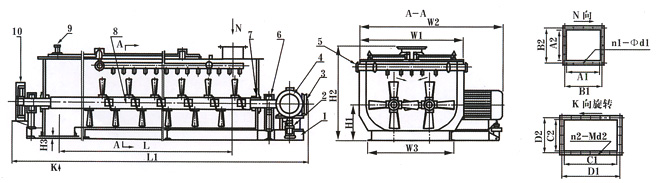

四、SJA型双轴搅拌机外形尺寸图

双轴搅拌机

序号	1	2	3	4	5	6	7	8	9	10
名称	机座	力矩限止器	硬齿面减速箱	电机	进水管	轴承座	轴封装置	搅拌轴装置	排气装置	传动装置

五、SJA型技术参数及安装尺寸

型号项目			SJA10		SJA20	SJA40	SJA60	SJA80	SJA100	SJA200
处理量		t/h	10		20	40	60	80	100	200
叶片转速		r/min	37.5		47.6	47.6	47.6	53	47.6	47.6
叶片直径		mm	400		400	500	600	600	700	860
电机型号			Y132S-4		Y132M-4	Y160M-4	Y160L-4	Y180M-4	Y250M-4	Y225M-4
电机功率		kW	5.5		7.5	11	15	18.5	37	45
减速机型号			DCYK160-40		DCYK160-31.5	DCYK160-31.5	DCYK180-31.5	DCYK180-28	DCYK200-31.5	DCYK224-31.5
外形尺寸（mm）	L		1900		1900	1900	2400	2600	2600	2600
	L1			3900	3900	4000	4550	4750	4800	4800
	H1			350	350	410	470	470	540	620
	H2			900	900	1060	1300	1300	1400	1560
	H3			30	30	30	30	30	30	30
	W1			880	880	1050	1240	1240	1400	1600
	W2			1500	1500	1600	1700	1750	1850	2100
	W3			770	770	960	1100	1100	1200	1450
接口尺寸（mm）	A1×A2		250×250		250×250	300×300	300×300	300×300	400×400	700×700
	B1×B2			330×330	330×330	380×380	380×380	380×380	475×475	780×780
	C1×C2			400×400	400×400	400×400	800×500	800×500	800×500	1360×530
	D1×D2			------	------	------	800×500	870×570	870×570	1430×600
	n1×Фd1			16×Φ14	16×Φ14	16×Φ14	16×Φ14	16×Φ14	16×Φ14	24×Φ18
	n2×Md2			------	------	------	20×M12	20×M12	20×M12	32×M12
